一、產品簡介
SQS系列汽水混合器是我公司開發研制的新型節能環保產品，它是利用蒸汽與水直接混合將水加熱，具有低噪聲、無振動、熱交換效率高、節省能源等特點，被廣泛地使用在生活、生產用熱水采暖和熱力除氧等系統中。長期運行實踐證明，該產品使用效果良好，尤其經過我公司為用戶配套供應大小頭、各種閥門、儀表、水泵、溫控器等后，給用戶帶來極大的方便，同時保障了系統的正常運行。
二、結構及原理
該混合器主要由噴管、殼體、網板、墊圈等部分組成。被加熱水通過呈拉伐爾管狀的噴管時，蒸汽從噴管外側通過管壁上許多斜向小孔噴入水中，兩者在高速流動中瞬時良好混合，以達到加熱水的目的 ，調節蒸汽側閥門（手動或電動調節閥），就可得到所需溫度的熱水。
三、工作特性
　　對于不同型號規格的加熱器，為了加熱不同溫度的熱水，在額定流量D1（t/h）下，所需蒸汽量可由下式計算：
D0=D1C1（T2-T1）/（i0"-C2T2)=D1(qT2-qT1)/(i"-C2T2)
式中：
C1-水在T1溫度下比熱（KJ/Kg·℃)
C2-水在T2溫度下比熱(KJ/Kg·℃)
T1-進入加熱器水溫(℃)
T2-加熱后的水溫（℃）
i"-進入加熱器在壓力P0下的飽和蒸汽熱焓(KJ/Kg)

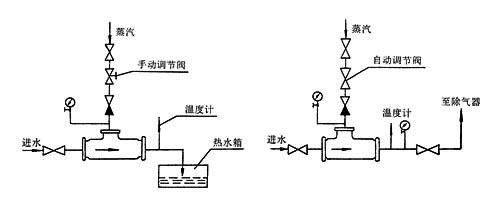

●開式系統蒸汽消耗量表（飽和蒸汽壓力為0.4MPa）

注：1.“※”為根據具體設計決定是否采用。
2.采暖和除氧是否設自動控制由具體設計提出。
3.上述配套產品,我廠可配套提供。

訂貨須知
使用單位訂貨時，須向廠方提供以下資料，以便選擇合理的加熱器。
1.加熱水量（或循環水量）D1 (t/h)；
2.飽和蒸汽壓力 P0 （MPa)；
3.進水壓力 P1 （MPa)；
4.進水溫度 T1 (℃)；
5.出水溫度 T2 (℃)
